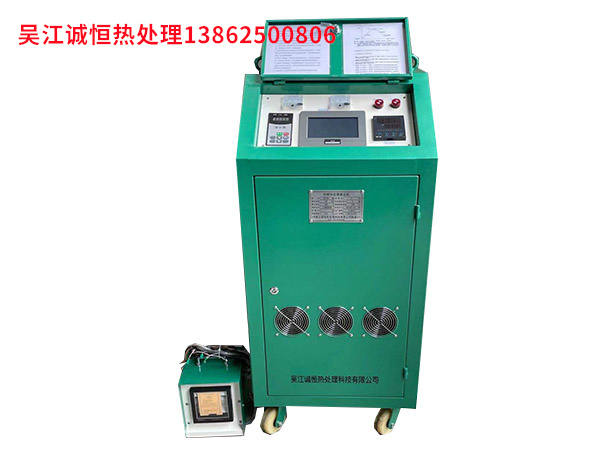

中频感应热处理机

一：概况

1、 技术特性

输入电压范围：315VAC-445VAC 输入电源频率：50-60HZ 输入电流：150A

输出功率 :100KW 输出电流：215A 线圈L值：80-100uh

控温精度：±10℃内

2、 功能特性

3、 开箱检查

开箱后取出设备，请检查以下几项：

●确认设备运输过程中无损坏

●确认包装箱有说明书

●检查设备铭牌并确认是你所订购的产品

二：技术规范

1、 设备自带保护功能

输入过压保护、输入欠压保护、输入缺相保护、输入过流保护、输出过流保护、感应线圈短路保护、开路保护、启动短路保护、雷击保护、漏电保护。

2、 工作环境要求

三：操作面板

1、 操作面板示意图

2、 调功面板按键功能说明

菜单键：参数模式、监控模式、默认模式、输入模式、调功模式的菜单切换，参数修改后可做返回键

确认键：只对进入功率修改后必须按确认键，否则修改功率大小无效

▲递增键：功率增加或修改数据增加键

▼递减键：功率减小或修改数据减少键

复位键：遇到故障时请按复位键

1、 调功面板指示灯功能说明

电源指示灯：电源电压正常时此指示灯常亮；设备电源异常或电源电压太低时指示灯不亮

工作指示灯：一闪一闪时表示设备正常加热工作；闪烁时表示设备已运行，指示灯不亮表示设备处于停止状态。

故障指示灯：常亮表示设备发生故障；不亮表示设备未出现故障。

4、调功面板菜单模式参数代码显示和说明

5、运行状态及故障代码说明

四：电气连接

1、 必须在输入电源断开情款下进行三相电源线连接，并注意电源线路必须连接到所标注的电源端。

2、 感应电源控制箱必须有效接地。必须独立接地线，严禁零线和地线共用！

3、 设备送电后禁止触碰或箱内任何元器件、电缆、感应器。

4、 运行过程中，感应线圈周围电磁场很强，随身携带的任何金属物品包括手机、IC卡、戒指、项链、金属衣扣、拉链、金属眼镜框等需要远离感应线圈2米以上距离，严禁将上述物品放在感应线圈围成的范围之内。

5、 禁止使用金属丝扎在感应线圈上。

6、 保持感应线圈表面干燥，防止水滴将感应线圈匝间短路。

7、 感应加热非常迅速，禁止用手直接接触工件。

8、 感应线圈外层的绝缘层破损后禁止使用，应将破损处用耐高温绝缘胶布重新包好后再继续使用

9、 感应温控箱进水时应该立即停止加热并切断电源，等待温控箱内充分干燥后才能使用。

五：检修安全注意！

1、 无电工资格证人员请勿打开温控箱检查，内有高压

2、 打开温控箱前请先断电，断电后等待5分钟后再打开设备机箱检查

3、 运行过程中严禁打开温控箱

4、 跟换配件时确保接线正确，尤其是IGBT和驱动板，连接错误后送电IGBT会烧坏

5、 送电前请关好所有温控箱下部强电部分的挡板

6、 运行过程中严禁检查、触碰感应线圈，并防止无关人员接触感应线圈

7、 设备检修过程中至少需要两人在场，且避免同时接触电源，防止意外发生后无他人救援

8、 温控箱设备必须接地

9、 佩戴心脏起搏器者严禁靠近电源温控箱3米内

六：保温与隔热

感应电缆和工件之间需要做好隔热措施，防止感应电缆被工件烤坏，并且有效地减少工件散热，提高加热效率。建议采用50mm厚度保温棉，加热宽度（线圈缠绕宽度）至少是壁厚的4倍，保温宽度至少是加热宽度的2倍，感应线圈的耐高温是300度

注意：感应电缆外面不能覆盖保温棉，需要将感应电缆外表面充分接触空气散热。建议使用硅酸铝纤维保温棉。

七：维护保养周期和内容

设备需要定期清除主机散热风扇积尘、设备底板通道口积尘、清除箱内谐振电容组和散热器上的积尘，可以使用干燥的压缩空气吹掉积尘，不可以使用潮湿的压缩空气；也可以使用软毛刷清理灰尘，请不要用硬刷或者铁丝刷清理，以免刷坏元器件。

清理以上内容每3个月至少一次，如果环境粉尘较多的，则每个星期清理一次，目的是为了主机有效散热，延长元器件的使用寿命。

八：工艺曲线输入方法

热处理工艺曲线输入方法有2种，通过触摸屏或者智能仪表，其目的是一样的。

1：工艺曲线输入方法（触摸屏）

开机后点击【操作画面】---【程序配方】，参数设置完毕后点击【程序写入】后【返回】

2：工艺曲线输入方法（智能仪表）

九：触摸屏操作见面

十：热电偶温度采集

本设备只支持K型热电偶温度采集，采集温度范围0-1000℃；设备共有4组K型热电偶采集端子，1号为温度采集控制输出点，2、3、4为温度采集监控点。
