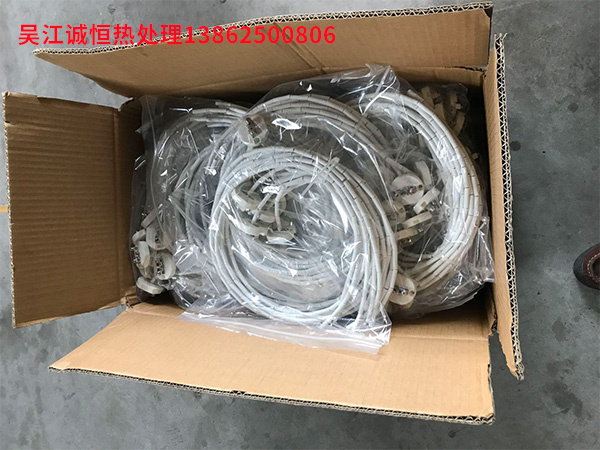

简装热电偶

常用热电偶分度号有S、B、K、E、T、J等，这些都是标准化热电偶。其中K型也即镍铬-镍硅热电偶，它是一种能测量较高温度的廉价热偶。由于这种 合金具有较好的高温抗氧化性，可适用于氧化性或中性介质中。它可长期测量1000度的高温，短期可测到1200度。它不能用于还原性介质中，否则，很快腐 蚀，在此情况下只能用于500度以下的测量。它比S型热偶要便宜很多，它的重复性很好，产生的热电势大，因而灵敏度很高，而且它的线性很好。虽然其测量精 度略低，但能满足工业测温要求，所以它是工业上最常用的热电偶。 概述: 作为工业测温中最广泛使用的温度传感器之一--热电偶，与铂热电阻一起，约占整个温度传感器总量的60%，热电偶通常和显示仪表等配套使用，直接测量各种生产过程中-40~1800℃范围内的液体、蒸气和气体介质以及固体的表面温度。 热电偶工作原理: 两种不同成份的导体(称为热电偶丝材或热电极)两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动 势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端(也称为测量端)，另一端叫做冷端(也称为补偿端); 冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。 热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势

应注意如下几个问题:

(1)热电偶的热电势是热电偶两端温度函数的差，而不是热电偶两端温度差的函数;

(2)热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关;

(3)当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关;若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。 热电偶的基本构造: 工业测温用的热电偶，其基本构造包括热电偶丝材、绝缘管、保护管和接线盒等。

常用热电偶丝材及其性能

(1)热电性能稳定、抗氧化性强、宜在氧化性气氛中连续使用、长期使用温度可达1300℃，超达1400℃时，即使在空气中、纯铂丝也将会再结晶，使晶粒粗大而断裂;

(2)精度高，它是在所有热电偶中，通常用作标准或测量较高的温度;

(3)使用范围较广，均匀性及互换性好;

(4)主要缺点有:微分热电势较小，因而灵敏度较低;价格较贵，机械强度低，不适宜在还原性气氛或有金属蒸汽的条件下使用。
